ESH系列

状态：
询价 加入询价篮

产品特点 Features

⾼性能 Highperformance

安装⽅便 Easytoinstall


应⽤ Application

可⽤于各种电⼦设备和电⼦测量仪器交流供电系统

For AC power supply of electronic equipment and mesasuring instruments


技术参数 Technical Data

⽓候类别Climatic Category:25/085/21

额定电压RatedVoltage:        250Vac

工作频率Operating frequency:DC/50/60Hz

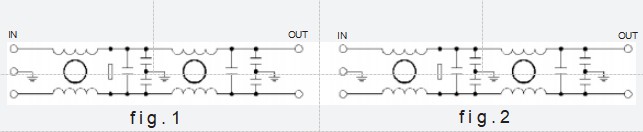

电路原理图 Typical circuit diagram


规格表 Specification shee

型号Model

额定电流    Ratedcurrent(A)

接地电容

(nF)

泄漏电流

(mA)

电路图      Circuitdiagram

外形代码 Shapecode

端接形式

Terminal

CHF-3ESH

3

2.2

≤ 1

fig . 1

B1

1/2

CHF-6ESH

6

2.2

≤ 1

fig . 1

B2

1/2

CHF- 10ESH

10

2.2

≤ 1

fig . 1

B2

1/2/T

CHF- 16ESH

15

3.3

≤ 1 .5

fig .2

C10

1/2/T

CHF-20ESH

20

3.3

≤ 1 .5

fig .2

C10

2/3/T

CHF-25ESH

25

3.3

≤ 1 .5

fig .2

C10

2/3/T

CHF-30ESH

30

3.3

≤ 1 .5

fig .2

C12

2/3/T

CHF-35ESH

35

3.3

≤ 1 .5

fig .2

C12

2/3/T

CHF-50ESH

50

3.3

≤ 1 .5

fig .2

C13

2/ 3/T

CHF-80ESH

80

10

≤ 5

fig .2

C14

3/T

CHF- 100ESH

100

10

≤ 5

fig .2

C14

3/T

CHF- 120ESH

120

22

≤ 10

fig .2

C15

3/T

CHF- 150ESH

150

22

≤ 10

fig .2

C15

3

端接形式代码：  1-插⽚式、2- 引线式、3-螺栓式、T-端⼦台式
