CHDK 电抗器

电抗器选型
变频器用电抗器的选型参照变频器本生的功率来选型
一般情况下，电抗器的功率与变频器功率相同，若变频器的功率无非标，那么将电抗器放大一个等级进行选择。若客户提供电流与电感值，则不需要知道其变频器的功率。
例、若变频器功率为45kW,那么电抗器选择仍为45kW,
若变频器功率为5okW,那么电抗器选择为55kW。

参数计算
额定电压：即电抗器正常运行时的电压，一般与变频器的额定电压相同，主要有380/400,660/690,1140/1200三个电压等级，用U表示，单位V。
额定电流：即电抗器正常运行时的电流，一般由变频器的电流大小所决定，具体可参考变频器使用手册，用I表示，单位A。
额定电感：即电抗器正常运行时的电感值，用L表示。
电抗率：电抗器相电压与与之串联的电容器的相电压的比值，即U儿UC。这里指电抗器相电压对变频器相电压的比值，用K表示。
相关计算公式如下：
L=UL/I/（2*π*f)
UL=U*K/√3

工作原理
1.输入电抗器：当电网输入电压发生波动时，对电网中的波动部分进行限制，以磁转换的形式抑制波动的电压，从而达到稳定电网电压的目的！
2.输出电抗器：变频器的SPWM脉冲波形电压通过输出电抗器时，电抗器能够有效的较低电压的变化率，使输出电压的波形更加平缓，也能够减小输电线上的分布电容对负载的影响，减小电机的涡流损耗！

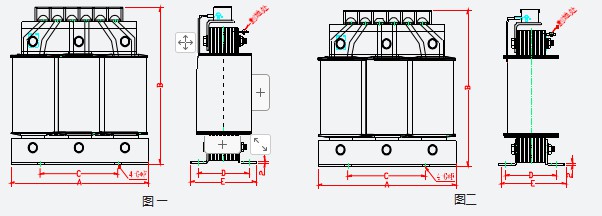

1、  上述尺⼨仅供参考，   如有特殊产品，   尺⼨会相应变化

2、 对于产品所需的输⼊ 、  输出电压可根据客户需求进⾏组合

3、  未列⼊的产品，   可依据客户要求定制
